锂离子电池一般是使用锂合金金属氧化物为正极材料、石墨为负极材料、使用非水电解质的电池。

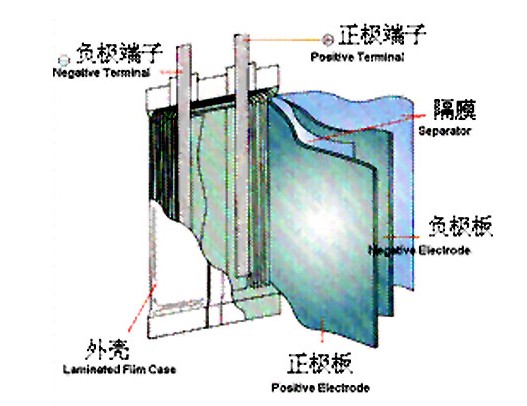

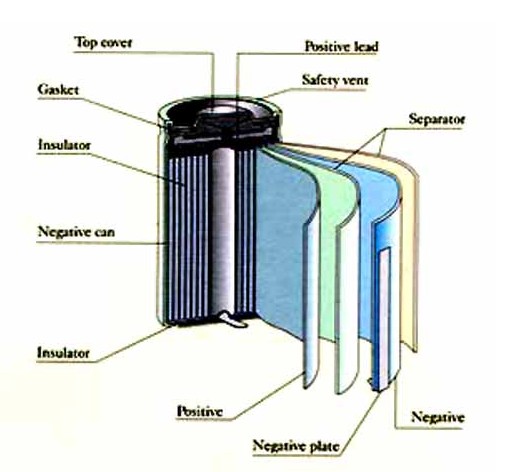

锂电池通常有两种外型：圆柱型和方型。电池内部采用螺旋绕制结构，用一种非常精细而渗透性很强的聚乙烯薄膜隔离材料在正、负极间间隔而成。正极包括由钴酸锂（或镍钴锰酸锂、锰酸锂、磷酸亚铁锂等）及铝箔组成的电流收集极。负极由石墨化碳材料和铜箔组成的电流收集极组成。电池内充有有机电解质溶液。另外还装有安全阀和PTC元件（部分圆柱式使用），以便电池在不正常状态及输出短路时保护电池不受损坏。







单节锂电池的电压为3.7V（磷酸亚铁锂正极的为3.2V），电池容量也不可能无限大，因此，常常将单节锂电池进行串、并联处理，以满足不同场合的要求。



锂离子电池也称为锂电池，但这两种电池是不一样的。锂离子电池已经成为了主流。



锂电池芯过充到电压高于 4.2V 后，会开始产生副作用。过充电压愈高，危险性也跟着愈高。锂电芯电压 高于 4.2V 后， 正极材料内剩下的锂原子数量不到一半， 此时储存格常会垮掉， 让电池容量产生永久性的下降。 如果继续充电，由于负极的储存格已经装满了锂原子，后续的锂金属会堆积于负极材料表面。这些锂原子会 由负极表面往锂离子来的方向长出树枝状结晶。这些锂金属结晶会穿过隔膜纸，使正负极短路。有时在短路 发生前电池就先爆炸，这是因为在过充过程，电解液等材料会裂解产生气体，使得电池外壳或压力阀鼓涨破 裂，让氧气进去与堆积在负极表面的锂原子反应，进而爆炸。因此，锂电池充电时，一定要设定电压上限， 才可以同时兼顾到电池的寿命、容量、和安全性。最理想的充电电压上限为 4.2V。 锂电芯放电时也要有电压下限。 当电芯电压低于 2.4V 时， 部分材料会开始被破坏。 又由于电池会自放电， 放愈久电压会愈低，因此，放电时最好不要放到 2.4V 才停止。锂电池从 3.0V 放电到 2.4V 这段期间，所释放 的能量只占电池容量的 3%左右。因此，3.0V 是一个理想的放电截止电压。 充放电时，除了电压的限制，电流的限制也有其必要。电流过大时，锂离子来不及进入储存格，会聚集 于材料表面。这些锂离子获得电子后，会在材料表面产生锂原子结晶，这与过充一样，会造成危险性。万一 电池外壳破裂，就会爆炸。 因此，对锂离子电池的保护，至少要包含：充电电压上限、放电电压下限、及电流上限三项。一般锂电 池组内，除了锂电池芯外，都会有一片保护板，这片保护板主要就是提供这三项保护。但是，保护板的这三 项保护显然是不够的，全球锂电池爆炸事件还是频传。要确保电池系统的安全性，必须对电池爆炸的原因， 进行更仔细的分析。
