磷酸铁锂电池通用充电模块由充电电流采样电路、充电开关管、集成控制电路、充电电压采样电路等部分组成，如图1所示。充电采样电路可根据待充磷酸铁锂电池的容量设定充电模块的恒定充电电流，比如对矿灯用单体4Ah磷酸铁锂电池充电时，该电流可设定在800mA;对笔记本电脑用10Ah磷酸铁锂电池充时，该电流可设置为3A.电压采样电路可根据待充磷酸铁锂电池组的串联电池数，设定通用充电模块输出的恒定充电电压，比如对矿灯用的单体磷酸铁锂电池充电时，该电压设置在3.65V.对移动DVD用两只串联磷酸铁锂电池组充电时，该电压应设置在7.3V.对电动助力车用11只串联磷酸铁锂电池组充电时，该电压应设置在40V.集成控制电路的作用是通过控制开关实现磷酸铁锂电池最佳充电。充电开始后，以恒定电流对磷酸铁锂电池充电，当电池电压达到设定的恒定充电电压时，自动转入恒压充电，确保磷酸铁锂电池安全快速充足电。充电开关采用MOSFET,根据设定的充电电流可选定MOSFET的额定电流值。

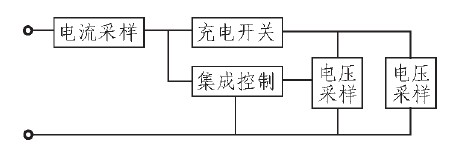

图1磷酸铁锂电池充电模块基本组成
